電磁流量計

當前位置： 網站首頁 > 流量儀表 > 電磁流量計 >

流量儀表

電磁熱量表

發布時間：2021-03-19瀏覽次數：0

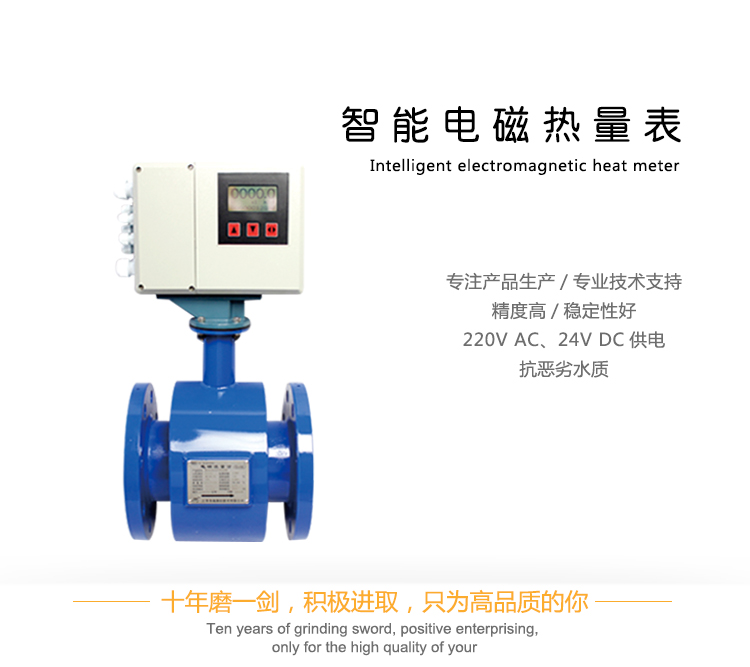

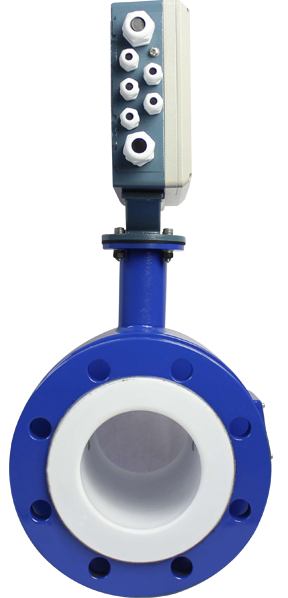

智能電磁熱量表智能電磁熱量表

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

智能電磁熱量表產品特點
  智能電磁熱量表產品特點
1.測量精度高，運用穩定可靠，性能優良。
2.測量精度不受流體粘度、密度、壓力、流體分布等參數變化的影響
3.測量管里無阻力部件、無壓損、不受惡劣水質的影響
4.多種襯里，多種電極的選擇
5.測量流量范圍寬
6.大屏幕液晶背光顯示，在強光和無光情況下均可清晰讀數
7.語言可顯示中文和英文
8.液晶屏顯示瞬時流量、瞬時熱量、累積流量、累積熱量、進水溫度、出水溫度、溫差、流量流速
9.采用溫度變化的熱焓修正法，保證在不同水溫下的******計量
10.具有RS485、Modbus、HART通訊
11.數據自動存儲
12.220V AC、24V DC供電

智能電磁熱量表產品參數
名 稱 HHDR-智能電磁熱量表
公稱通徑 DN10-DN400
結構形式 一體型、分體型
最高流速 15m／s
流體電導率 ≥5uS／cm
精度等級 0.5 級、1.0 級 ( 隨口徑區分 )
襯里材料 聚四氟乙烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46)
額定壓力 4.0Mpa、1.6Mpa、1.0Mpa
最高流體溫度 一體型 70℃
分離型 聚四氟乙烯襯里 100℃；150℃(需特殊訂貨)
氯丁橡膠襯里 80℃；l20℃(需特殊訂貨)
聚氯酯襯里 80℃
聚全氟乙丙烯(F46) 100℃；150℃(需特殊訂貨)
信號電極和接地電極材料 316L、哈氏合金B(yǎng)、哈氏合金C
傳感器材質 碳鋼、304不銹鋼
外殼防護 IP65、IP68（需特殊定制）
輸出信號 脈沖、頻率
電纜接口 G1/2 內螺紋
通訊 RS485通訊(Modbus協議）、HART
顯示器顯示 瞬時流量、瞬時熱量、累積流量、累積熱量、流速、進水溫度、出水溫度、溫度差
電源 220V AC 50HZ、24V DC
勵磁方式 雙向恒流方波勵磁


測量范圍 口徑 測量范圍(m 3 /h) 口徑 測量范圍(m 3 /h)
DN10 0.14 ～ 1.40 DN125 22.08～ 441.56
DN15 0.32 ～ 6.36 DN150 31.79～ 635.85
DN20 0.57～ 11.30 DN200 56.52 ～ 1130.4
DN25 0.88～ 17.66 DN250 88.31 ～ 1766.25
DN32 1.45～ 28.94 DN300 127.17～ 2543.40
DN40 2.26～ 45.22 DN350 173.09～ 3461.85
DN50 3.35～ 70.65 DN400 226.08～ 4521.60
DN65 5.97～ 119.40
DN80 9.04～ 180.86
DN100 14.13 ～ 282.60

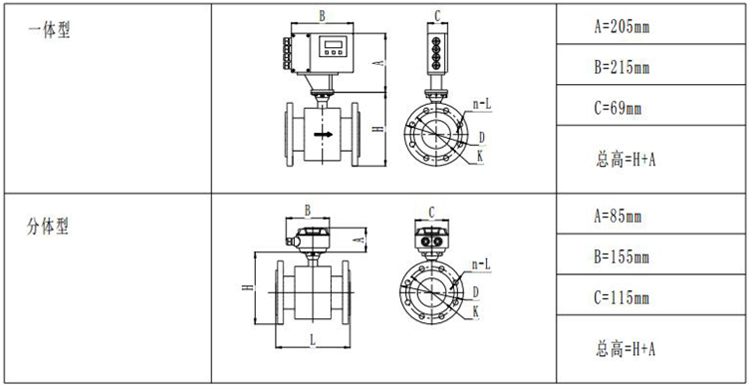

智能電磁熱量表產品外形尺寸

智能電磁熱量表產品外形尺寸
公稱通徑DN 壓力等級 法蘭外徑D 螺栓孔中心圓 直徑K 螺栓孔 n-L 總長L 高度H 參考重量kg
10 PN40 90 60 4-φ14 200 190 10
15 PN40 95 65 4-φ14 200 190 10
20 PN40 105 75 4-φ14 200 190 10
25 PN40 110 85 4-φ14 200 200 10
32 PN40 140 100 4-φ18 200 205 11
40 PN40 150 110 4-φ18 200 215 12
50 PN40 165 125 4-φ18 200 220 15
65 PN16 185 145 4-φ18 200 240 16
80 PN16 200 160 8-φ18 200 255 18
100 PN16 220 180 8-φ18 250 270 20
125 PN16 250 210 8-φ18 250 300 25
150 PN16 285 240 8-φ22 300 330 30
200 PN16 340 295 12-φ24 350 390 45
250 PN16 405 355 12-φ26 450 450 65
300 PN16 460 410 12-φ28 500 500 79
350 PN16 520 470 16-φ30 550 520 95
400 PN16 580 525 16-φ32 600 635 140

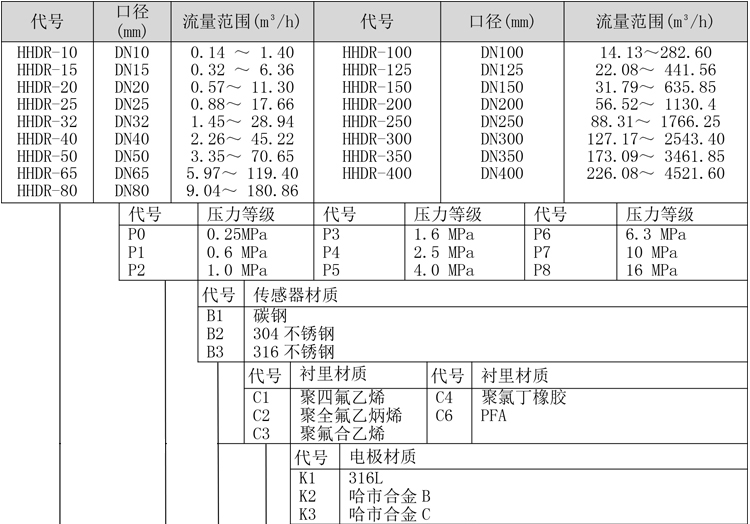

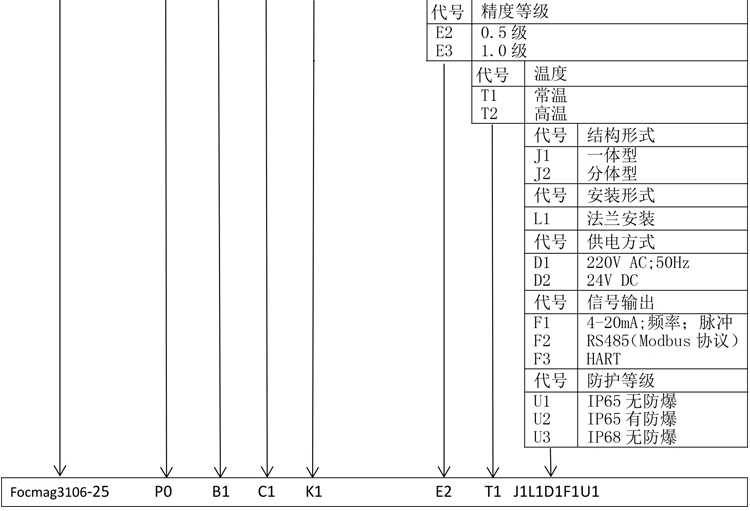

智能電磁熱量表產品選型
智能電磁熱量表產品選型智能電磁熱量表產品選型

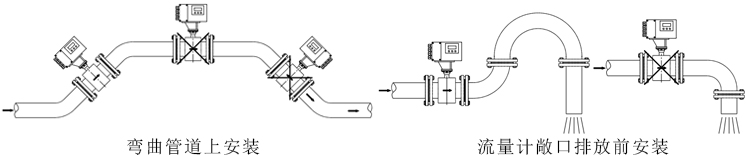

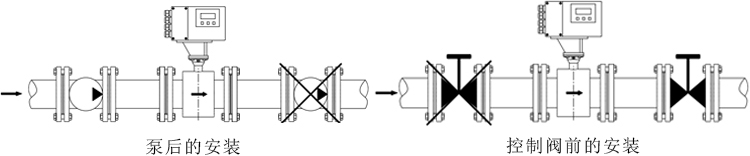

智能電磁熱量表安裝要求

1.安裝要求
通用要求
a.為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間
b.避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所
c.流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置
d.避免流量計安裝在含有腐蝕性氣體的環境中
e.避免流量計安裝在有強振動源、強磁場的場所
工藝管要求
a.上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）
b.工藝管與流量計需同心，同軸偏差不大于0.05DN

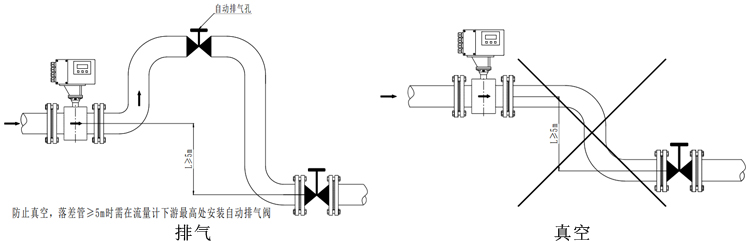

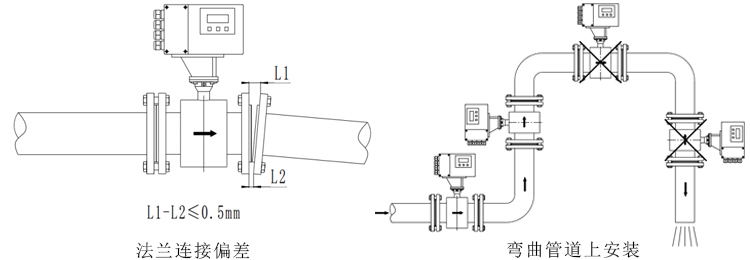

智能電磁熱量表安裝要求
智能電磁熱量表安裝要求
智能電磁熱量表安裝要求
智能電磁熱量表安裝要求

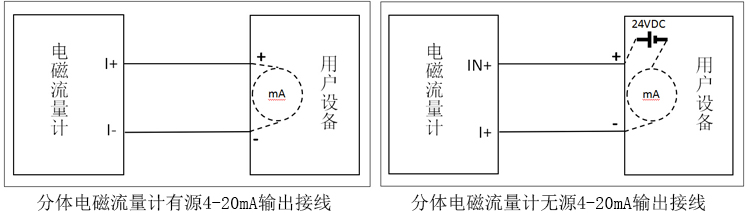

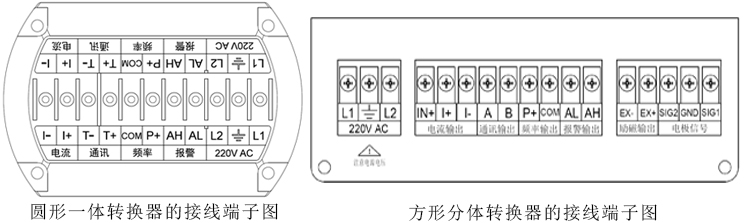

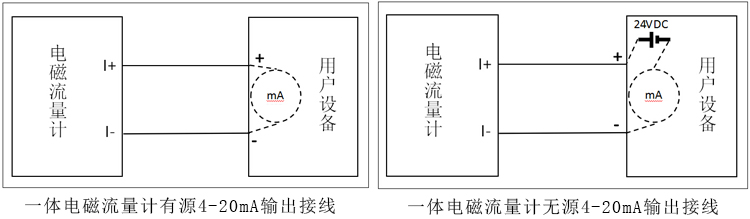

智能電磁熱量表接線指南
智能電磁熱量表接線指南
智能電磁熱量表接線指南
智能電磁熱量表接線指南
智能電磁熱量表常見故障及解決辦法
故障名稱 解決辦法
轉換器無顯示 1.檢查電源是否連接 2.檢查保險絲是否完好 3.檢查供電電壓是否符合要求 4.如上述三項均正常，將將轉換器返廠維修
勵磁報警 1.勵磁線圈絕緣度下降
空管報警 1.被測流體是否滿管 2.流量計是否按要求正確安裝 3.被測流體電導率過低 4.空管閥值設置過低
無流量時顯示有流量 1.空管閥值設置過高 2.空管報警允許未打開 3.電極被污染導致零點偏移（此時管道滿管） 4.信號線絕緣度下降（（此時管道滿管）
流量測量不準或波動大 1.流體是否滿管 2.流量計是否按規定接地 3.信號線絕緣度下降 4.流量計是否按要求正確安裝
流量上限報警 1.現場流量大于流量上限閥值，修改流量上限閥值
流量下限報警 1.現場流量低于流量下限閥值，修改流量下限閥值
有流量時無流量顯示 1.截止閥是否開啟 2.信號線接地 3.流量過低，小信號切除設置過高 4.空管閥值設置過低

智能電磁熱量表附件

1.接地線（標配）
2.接地環（可選）
3.配對法蘭（法蘭尺寸表）

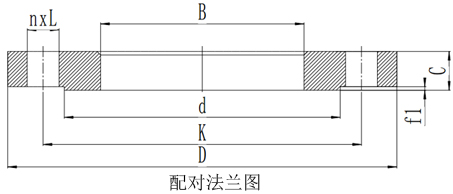

 智能電磁熱量表配對法蘭
公稱通經 外徑(D） 內徑(B) 中心距(K) 螺栓孔徑（L） 螺栓孔數量 密封面 法蘭厚度
15（4.0） 95 19 65 14 4 46 14
20（4.0） 105 26 75 14 4 56 16
25（4.0） 115 33 85 14 4 65 16
32（4.0） 140 39 100 18 4 76 18
40（4.0） 150 46 110 18 4 84 18
50 (4.0） 165 59 125 18 4 99 20
65（1.6） 185 78 145 18 4 118 20
80（1.6） 200 91 160 18 8 132 20
100（1.6） 220 110 180 18 8 156 22
125（1.6） 250 135 210 18 8 184 22
150（1.6） 285 161 240 22 8 211 24
200（1.6） 340 222 295 22 12 266 26
250（1.6） 405 276 355 26 12 319 28
300（1.6） 460 328 410 26 12 370 32
350（1.6） 520 381 470 26 16 429 35
400（1.6） 580 430 525 30 16 480 38
450（1.0） 615 485 565 26 20 530 35
500（1.0） 670 535 620 26 20 582 38
600（1.0） 780 636 725 30 20 682 42
700（0.6） 860 724 810 26 24 772 40
800（0.6） 975 824 920 30 24 878 44
900（0.6） 1075 924 1020 30 24 978 48
1000（0.6） 1175 1024 1120 30 28 1078 52
1200（0.6） 1405 1224 1340 33 32 1295 60
1400（0.6） 1630 1424 1560 36 36 1510 68
1600（0.6） 1830 1624 1760 36 40 1710 76
1800（0.6） 2045 1824 1970 39 44 1918 84
