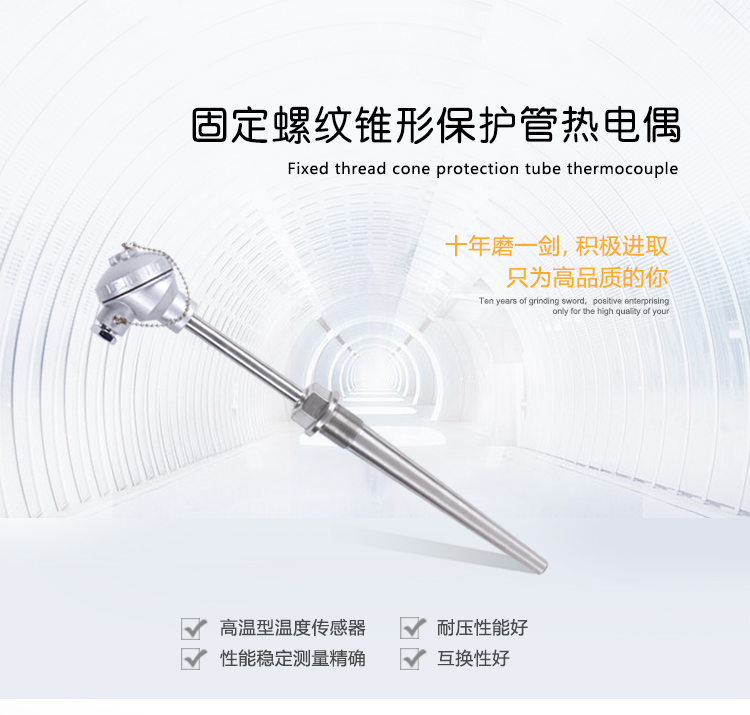

固定螺紋錐形保護管熱電偶

發布時間：2021-03-19瀏覽次數：0

工作原理/working principle-----------------------------------------------------------◆◆

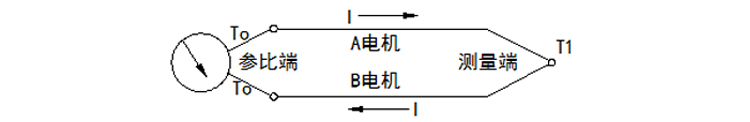

兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。

固定螺紋錐形保護管熱電偶工作原理

產品特點/Product features-----------------------------------------------------------◆◆

1.高溫型溫度傳感器，常用于鍋爐、干燒爐、烤箱等的溫度測量。

2.機械強度、耐壓性能好，適用于鍋爐等高溫場合使用。

3.可用于干燒等高溫介質的測量，性能穩定測量精確。

4.全國統一設計產品，連接尺寸通用，互換性好。采用裝配式結構，零件分解性好，維修方便。

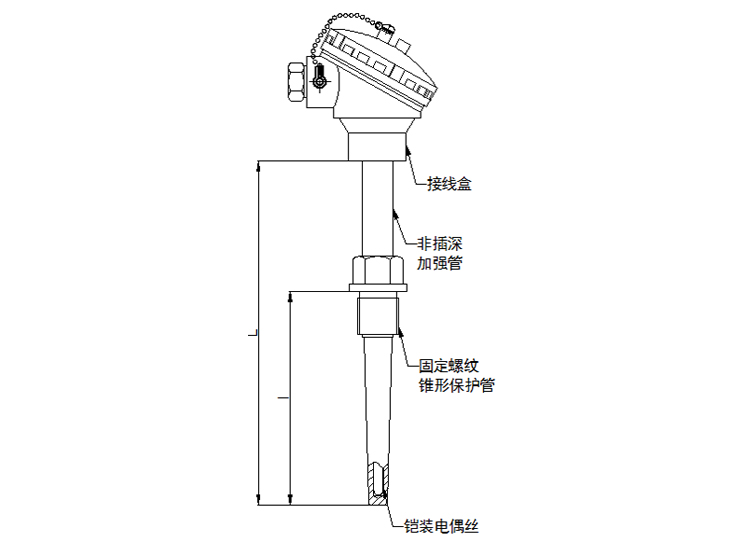

產品結構/Product structure----------------------------------------------------------◆◆

從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。

根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。

熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（******部分測溫元件），其它部分都是圍繞它展開；為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。

根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

技術指標/Technical indicators--------------------------------------------------------◆◆

★測溫范圍和允許誤差

熱電偶類別	代號	分度號	測量范圍℃	允許偏差△t℃
鉑銠30-鉑銠6	WRR	B	600~1700	±1.5℃或±0.25%t
鉑銠10-鉑	WRP	S	0~1600	±1.5℃或±0.25%t
鎳鉻-鎳硅	WRN	K	0~1200	±2.5℃或±0.75%t
鎳鉻-銅鎳	WRE	E	0~800	±2.5℃或±0.75%t
銅-銅鎳	WRC	T	-40~350	±1℃或±0.75%t
鐵-銅鎳	WRF	J	0~800	±2.5℃或±0.75%t
鎳鉻硅-鎳硅	WRM	N	0~1200	±2.5℃或±0.75%t

注：“t”為感溫元件的實測溫度。

★穩定性

穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度，是反映熱電偶使用壽命的重要指標，是一項破壞性試驗要求，只在產品型式試驗時才做。具體規定為：在熱電偶的長期使用的上限溫度維持250小時后，熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為：在1200℃維持250小時后，該熱電偶試驗前后熱電勢的變化量應小于9℃（1200×0.75%）。

性能 / 分度號

允許偏差

穩定性

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

±1.5或0.4%t

±2.5或0.75%t

±2.5或1.5%t（-200~-40）

在長期使用的上限溫度維持250h后變化量≤0.4%t

在長期使用的上限溫度維持250h后變化量≤0.75%t

±0.5或0.4%t

±1.0或0.75%t

±1.0或1.5%t

≤1.4

350℃/250h

≤2.6

350℃/250h

±1或±（1+（t-110）×0.3%）

±1.5或0.25%t

無

≤1.9

1400℃/250h

≤3.5

1400℃/250h

無

±0.25%t

±4或0.5%t

≤4.25

1700℃/250h

≤8.5

1700℃/250h

★熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用T0.5表示。

★熱電偶公稱壓力

一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

★熱電偶最小置入深度

應不小于其保護管外徑的8-10倍（特殊產品例外）。

★熱電偶絕緣電阻（常溫）

常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，響對濕度45%，大氣壓力86-106kPa。

a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。即：Rr.L≥100Ω.m L≥1m
式中：Rr-熱電偶的常溫絕緣電阻值， M Ω
	L-熱電偶的長度， m。

b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100M Ω。

★上限溫度絕緣電阻

熱電偶的上限溫度絕緣電阻應不小于下表規定：

上限溫度tm℃	試驗溫度t℃	電阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆

類別	標記		分度號	材質	測溫范圍℃	性能特點
類別	新	舊	分度號	材質	測溫范圍℃	優點	缺點
熱電偶	K	N	K	鎳鉻-鎳硅	-40~1200	熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件	不適用于還原氣氛，受時效變化和短程有序結構變化影響
	N	M	N	鎳鉻硅-鎳硅	-40~1250	具備K型熱電偶全部優點，短程有序結構變化影響小	不適用還原性氣氛，受時效變化影響
	E	E	E	鎳鉻-康銅	-40~900	在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性	不適用于還原性氣氛，熱導率低，具有微滯后現象
	J	F	J	鐵-康銅	-40~750	可用于還原性氣氛，熱電勢較K高	鐵易生銹，熱電特性漂移大
	T	C	T	銅-康銅	-40~350	可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好	使用溫度低，正極銅易氧化，熱傳導誤差大
	S	P	S	鉑銠10-鉑	0~1600	適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶	不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好
	B	R	B	鉑銠30-鉑銠6	600~1700	適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕	不能用于600℃以下，靈敏度低，熱電勢的線性不好

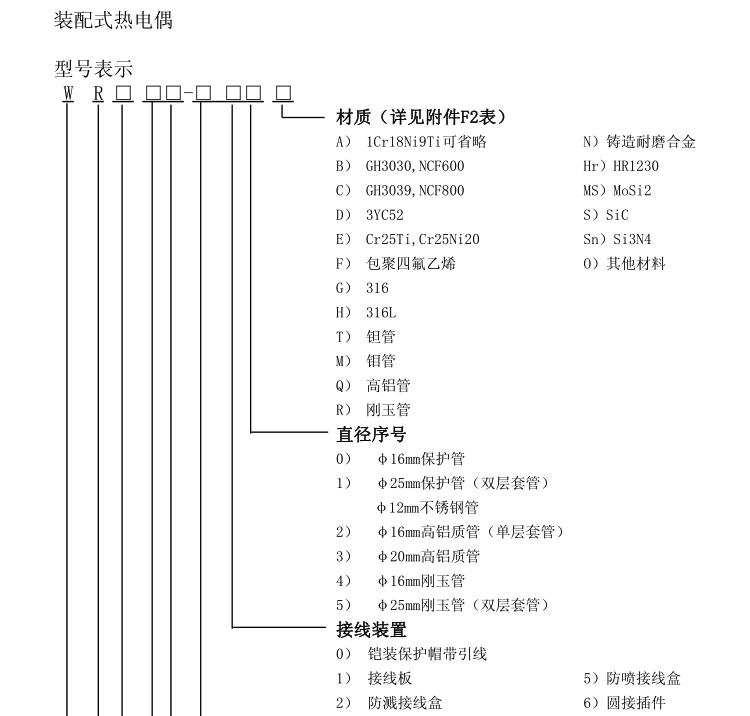

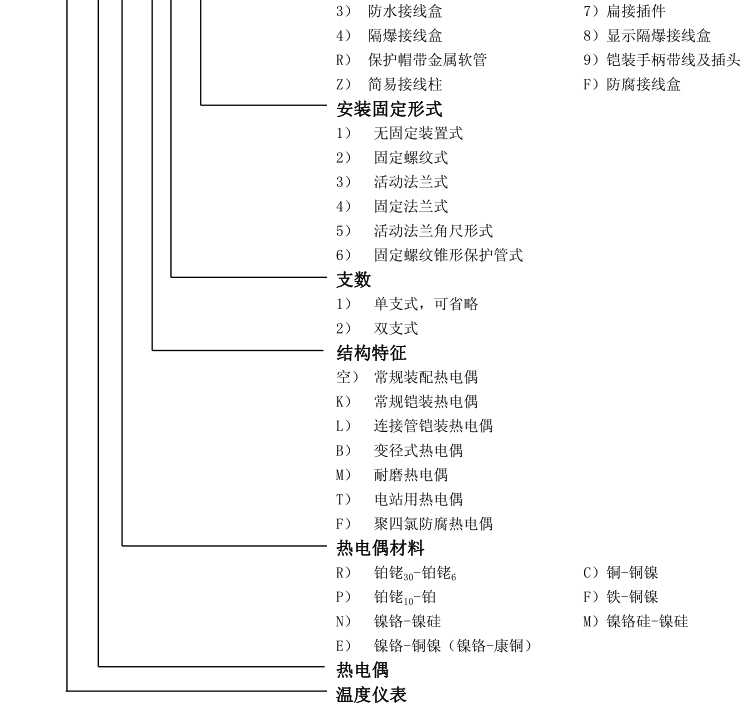

產品選型/product selection-----------------------------------------------------------◆◆

型號規格/type specification-----------------------------------------------------------◆◆

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料
單支鎳鉻-鎳硅	WRN-630、631	K	0-600	1Cr18Ni9Ti
雙支鎳鉻-鎳硅	WRN2-630、631
單支鎳鉻-銅鎳	WRE-630、631	E	0-600	1Cr18Ni9Ti
雙支鎳鉻-銅鎳	WRE2-630、631
單支銅-銅鎳	WRC-630、631	T	-40-350	1Cr18Ni9Ti
雙支銅-銅鎳	WRC2-630、631
單支鐵-銅鎳	WRF-630、631	J	0-600	1Cr18Ni9Ti
雙支鐵-銅鎳	WRF2-630、631
單支鎳鉻硅-鎳硅	WRM-630、631	N	0-800	1Cr18Ni9Ti 1Cr25Ni20
雙支鎳鉻硅-鎳硅	WRM2-630、631

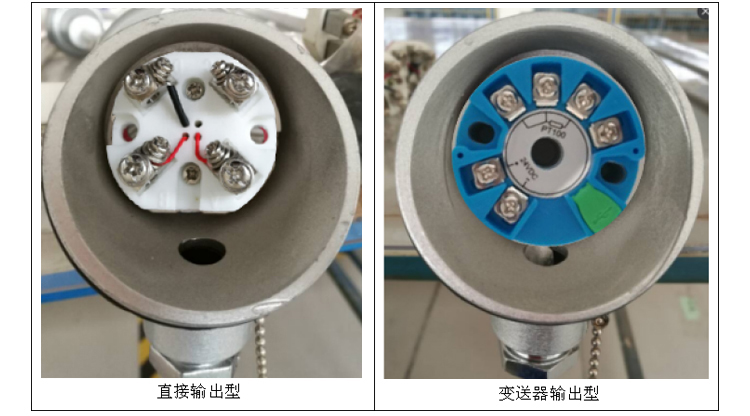

信號類型/Signal type------------------------------------------------------------------◆◆

根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型

安裝方式/Installation requirements--------------------------------------------------◆◆

固定螺紋錐形保護管熱電偶安裝
