固定法蘭式熱電阻

發布時間：2021-03-19瀏覽次數：0

工作原理/working principle-----------------------------------------------------------◆◆

隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度、橡膠密封圈的熱穩定性符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。

由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4或dⅡCT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

產品特點/Product features-----------------------------------------------------------◆◆

工業用隔爆熱電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

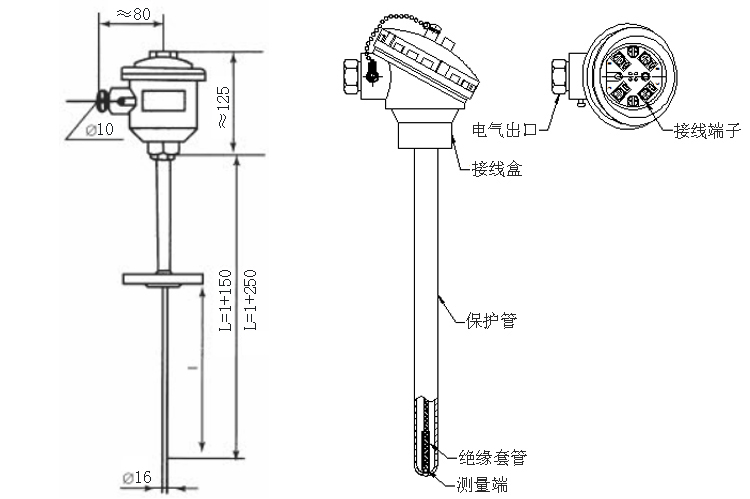

產品結構/Product structure----------------------------------------------------------◆◆

隔爆式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。

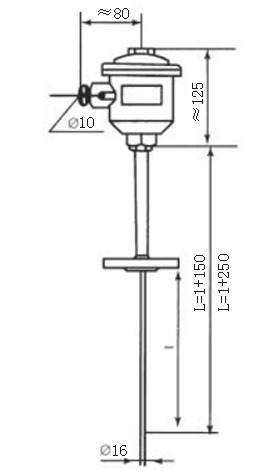

固定法蘭式隔爆型熱電阻產品外觀

技術指標/Technical indicators--------------------------------------------------------◆◆

★溫度測量范圍和允許誤差

型號

分度號

測溫范圍℃

精度等級

允許偏差△t℃

WZP

WZP2

WZPK

WZPK2

Pt100

-200～500

A級

±＜650℃ ±（0.15+0.002∣t∣）

B級

-200～800℃時允差±（0.30+0.005∣t∣）

注：“t”為感溫元件實測溫度為******值，雙支鉑電阻只供應B級。
	“*”A級為特殊訂貨

★公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

★熱電阻絕緣電阻

常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對溫度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

★熱電阻允許通過電流

通過鉑電阻的測量電流******不超過5mA

★防爆類型和級組

防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6

外殼防護等級：IP54

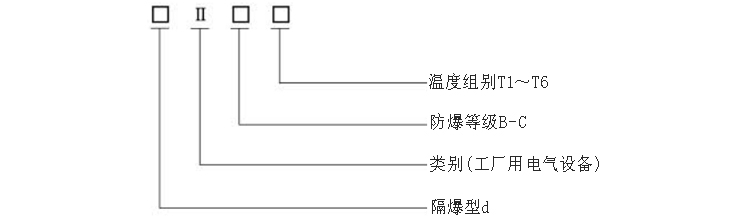

★隔爆型熱電阻的防爆標志表示方法

★電氣設備的類別、級別和溫度組別說明

電氣設備分為二類：Ⅱ類—煤礦金用電氣設備

Ⅱ類—工廠用電氣設備

溫度組別	允許最高表面溫度℃
T1	450
T2	300
T3	200
T4	135
T5	100
T6	85

★防爆等級

隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物******安全間隙分為A、B、C三級。

★溫度組別

隔爆熱電阻的溫度組別按其外露部分最高表面溫度分為T(mén)1～T6六組。

★ 隔爆鉑電阻的可燃?xì)怏w、蒸汽級別、溫度組別請參照隔爆熱電偶舉例表格。

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆

類別	標記		分度號	材質	測溫范圍℃	性能特點
類別	新	舊	分度號	材質	測溫范圍℃	優點	缺點
熱電偶	K	N	K	鎳鉻-鎳硅	-40~1200	熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件	不適用于還原氣氛，受時效變化和短程有序結構變化影響
	N	M	N	鎳鉻硅-鎳硅	-40~1250	具備K型熱電偶全部?jī)?yōu)點，短程有序結構變化影響小	不適用還原性氣氛，受時效變化影響
	E	E	E	鎳鉻-康銅	-40~900	在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性	不適用于還原性氣氛，熱導率低，具有微滯后現象
	J	F	J	鐵-康銅	-40~750	可用于還原性氣氛，熱電勢較K高	鐵易生銹，熱電特性漂移大
	T	C	T	銅-康銅	-40~350	可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好	使用溫度低，正極銅易氧化，熱傳導誤差大
	S	P	S	鉑銠10-鉑	0~1600	適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶	不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好
	B	R	B	鉑銠30-鉑銠6	600~1700	適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕	不能用于600℃以下，靈敏度低，熱電勢的線性不好

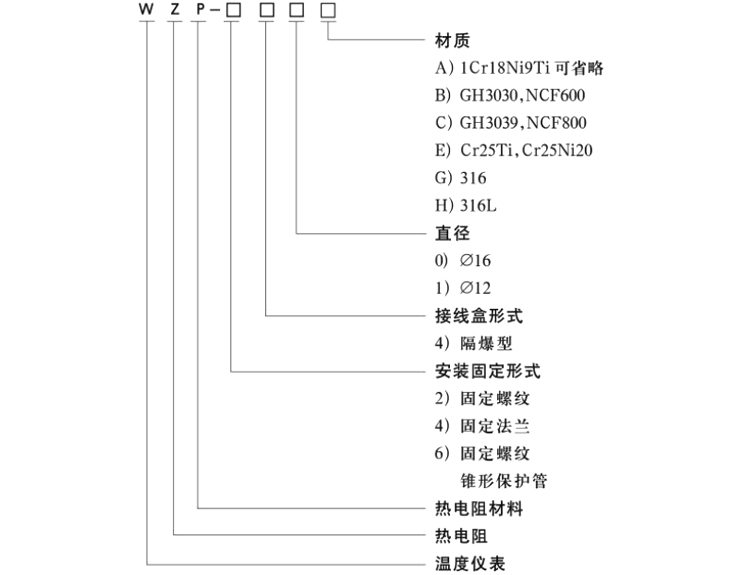

產品選型/product selection-----------------------------------------------------------◆◆

型號規格/type specification-----------------------------------------------------------◆◆

類別	型號	分度號	測量范圍 ℃	保護管直徑D
鉑熱電阻	WZP-44SA	Pt10 Pt100	-200～500	1Cr18Ni9Ti不銹鋼或 0Cr18Ni 12Mo2Ti
	WZP2-44SA

適用介質/Applicable medium----------------------------------------------------------◆◆

★可燃性氣體、蒸汽的防爆級別和溫度組別：

序	防爆等級ⅡA		防爆等級ⅡB
序	介質名稱	溫度組別	介質名稱	溫度組別
1	甲烷，乙烷，丙烷，動力苯	T1	丙炔	T1
2	苯，甲苯，二甲苯，三甲苯		環丙烯
3	苯酚，甲酚，雙苪酮醇		氰化氫
4	丙酮，二丁酮，二戊酮，二已酮		氫
5	醋酸，醋酸甲脂，氯乙烷，溴乙烷		丙烯酯
6	氯乙烯，二氯乙烯，三氯甲苯		焦?fàn)t煤氣
7	二氯甲烷，二氯丙烷，氯苯，氨		水煤氣
8	一氧化碳，芐基氯，二氯苯		乙烯	T2
9	甲苯胺，三乙胺，吡啶		丁二烯
10	乙晴，亞晴酸乙酯		一環氧丙烷
11	苯乙烯，甲基苯乙烯，萘		一二惡烷
12	丁烷，環戊烷，甲基環戊烷	T2	一三惡烷
13	異丙苯，甲基，甲醇至丁醇		丙烯酸甲脂
14	甲基丙烯酸甲脂，乙?；姿嵋阴?/td>		丙烯酸乙脂
15	正丙胺，正丁胺，苯胺，NN二甲基苯胺		呋喃
16	甲酸甲脂，甲酸乙酯		二甲醚	T3
17	二氯乙烷，烯丙基氯，氯乙醇，噻吩		四氫糠醇
18	甲胺，二甲胺，二乙胺		硫化氫
19	乙酰丙酮，環乙醇，硝基甲烷，硝基乙烷		丙烯醛
20	丙烯，乙苯，醋酸甲脂至醋酸戊脂	T3	丁烯醛
21	甲基環已烷，松節油，石腦油		四氫呋喃
22	戊烷至癸烷，環已烷，萘烷，環已胺		乙基甲基醚	T4
23	乙基環已烷，乙基環丁烷，乙基環戊烷		二乙醚
24	石油，汽油，柴油，煤油，煤焦油		二丁醚
25	戊醇，已醇，環已醇，甲基環已醇		環氧乙烷
26	氯丙烷，氯丁烷，溴丁烷		四氟乙烯
27	乙酰氯，乙硫醇，四氫噻吩		二硫化碳	T5
28	乙醛，三甲胺	T4	硝酸乙脂	T6

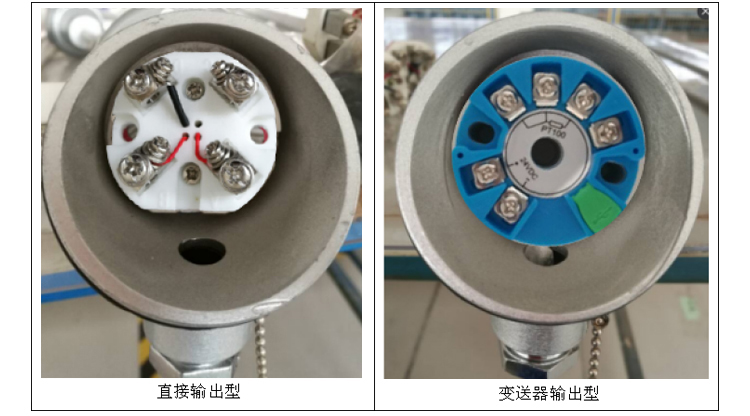

信號類型/Signal type------------------------------------------------------------------◆◆

根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型

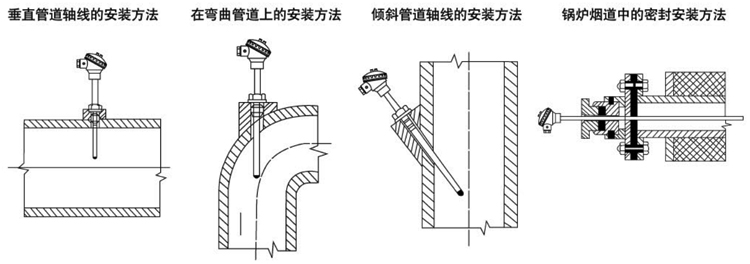

安裝方式/Installation requirements--------------------------------------------------◆◆

固定法蘭式隔爆型熱電阻安裝
