鉑熱電阻元件

發布時間：2021-03-19瀏覽次數：0

鉑熱電阻元件產品概述/Product overview---------------------------------------------◆◆

本公司生產的WZP系列及WZPM鉑熱電阻元件系引進美國Rosemount公司生產技術，把當代世界上******生產工藝、優良的測試手段和自己多年的制造經驗融為一體，為我國開創了一代新型的鉑熱電阻產品，并且，使我公司擁有大批量穩定的生產能力。

鉑熱電阻是一種精確、靈敏、性能穩定的溫度傳感器。鉑熱電阻元件是用微型陶瓷管為保護管做成的內繞結構，感溫元件可以做得相當?。ㄗ钚⊥鈴娇勺龅?phi;1.6mm），因此，可制成各種微型溫度傳感器探頭。

鉑熱電阻元件配上金屬保護管和安裝固定裝置（如各種螺紋接頭、法蘭盤等），就構成裝配式鉑熱電阻。

WZPM鉑熱電阻是一種表面測溫元件，可制成的各種表面測溫的溫度計產品。

WZP系列鉑熱電阻按我國標準ZBY301-85（等效國際電工委員會IE751-1983標準）進行生產，由于該系列產品具有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療、衛生、國防工業、科技、農業以及機械行業提供新一代優質產品。

鉑熱電阻元件的工作原理是在溫度作用下，鉑電阻絲的電阻值隨之變化而變化的原理?？捎糜跍y量-200～800℃范圍內的溫度。其優點是：電氣性能溫度，溫度和電阻關系近于線性，精度高。

鉑電阻元件可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的溫度測量和控制。

鉑熱電阻元件技術指標/Technical indicators-------------------------------------------◆◆

★測溫范圍和允許誤差

類別	代號	分度號	測溫范圍	精度等級	允許偏差△t℃
鉑電阻	WZP	Pt100	-200～800℃	A級	-200～650℃時允差 ±（0.15+0.002∣t∣）
鉑電阻	WZP	Pt100	-200～800℃	B級	-200～800℃時允差 ±（0.30+0.005∣t∣）

注：∣t∣為感溫元件實測溫度絕度值
	A級允差不適用于t＞650℃的溫度范圍
	B級允差不適用于采用二線制的鉑熱電阻

★熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用τ0.5表示。

★自熱影響

鉑熱電阻允許通過的******測量電流為5mA，由此產生的溫差不大于0.3℃。熱電阻感溫元件在100℃的電阻值（R100）和它在0℃時的電阻（R0）比值：（R100/R0）

分度號Pt100： A級 R0=100±0.06Ω
	B級 R0=100±0.12Ω
W100=R100/R0=1.3850

★熱電阻感溫元件

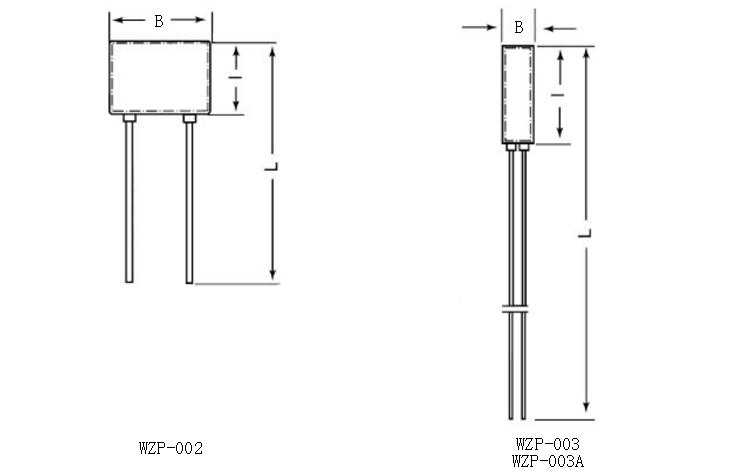

薄片型鉑熱電阻感溫元件

熱電阻類別

產品型號

分度號

測溫范圍℃

規格

熱響應時間 τ0.5S

總長L mm

長/ mm

寬B mm

厚 mm

鉑熱電阻

感溫元件

（薄片型）

WZP-002

（BA1）*

0～420

0.5

＜15

WZP-003

Pt100

（BA1、BA2）*

0.5

WZP-003A

0～200

＜10

注：1）外保護層為1Cr18Ni9Ti不銹鋼片。
	2）工作電流：＜5mA。
	3)打“*”分度號作特殊規格訂貨。

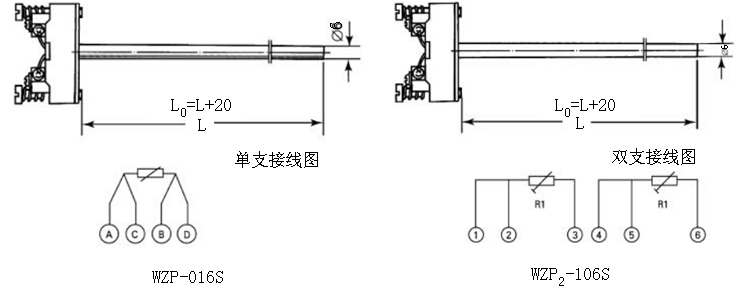

★熱電阻感溫元件

熱電阻類別

產品型號

分度號

測溫范圍℃

保護管材料

規格

熱響應時間τ0.5S

直徑d mm

總長L mm

ι0

ι0 ι1

單支鉑熱電阻感溫元件

WZP-010

Pt100（BA1、BA2）*

-200～420

外保護 層為1Cr18Ni9Ti 不銹鋼薄片

Φ12

300
350
450
550
650
900
1150
1400
1650
2150

105

＜60

雙支鉑熱電阻感溫元件

WZP2-010

單支鉑熱電阻感溫元件

WZP-011

Φ8

300

350

450

550

＜30

雙支鉑熱電阻感溫元件

WZP2-011

銅熱電阻感溫元件

WZC-010A

Cu5 （G）*

-50～100

紫銅管

Φ8

300
350
450
550
650
900
1150
1400
1650
2150

＜90

鉑熱電阻感溫元件

WZP-035S

Pt100

-50～150

不銹鋼套管

Φ6

535

＜5

銅熱電阻感溫元件

WZC-001

Cu50 （G）*

-50～100

不銹鋼套管

Φ4

300

＜30

注：1）打“*”分度號作特殊規格訂貨
	2）WZP-035S采用引進元件WZP-014S，精度等級：B級。

鉑熱電阻元件型號規格/type specification----------------------------------------------◆◆

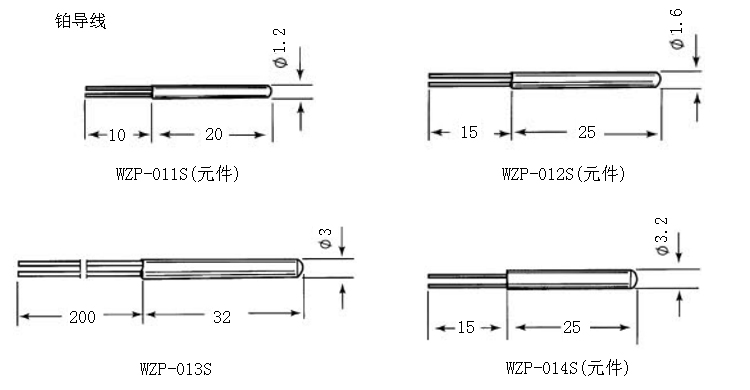

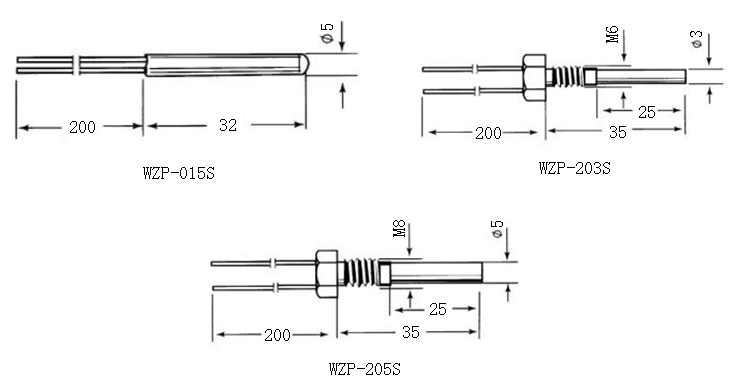

★鉑電阻元件

型號	分度號	測溫范圍℃	精度等級	套管材料	熱響應時間τ0.5S
WZP-011S	Pt100	-200～650	A級	陶瓷	＜0.15
WZP-011S		-200～650	B級	陶瓷	＜0.15
WZP-012S		-200～800	A級	陶瓷	＜0.2
WZP-012S		-200～800	B級	陶瓷	＜0.2
WZP-013S		-50～150	B級	1Cr18Ni9Ti 不銹鋼	＜2
WZP-014S		-200～800	A級	陶瓷	≤0.5
WZP-014S		-200～800	B級	陶瓷	≤0.5
WZP-015S		-50～150	B級	1Cr18Ni9Ti 不銹鋼	≤5
WZP-203S		-50～150	B級	1Cr18Ni9Ti 不銹鋼	≤5
WZP-205S		-50～150	B級	1Cr18Ni9Ti 不銹鋼	≤5

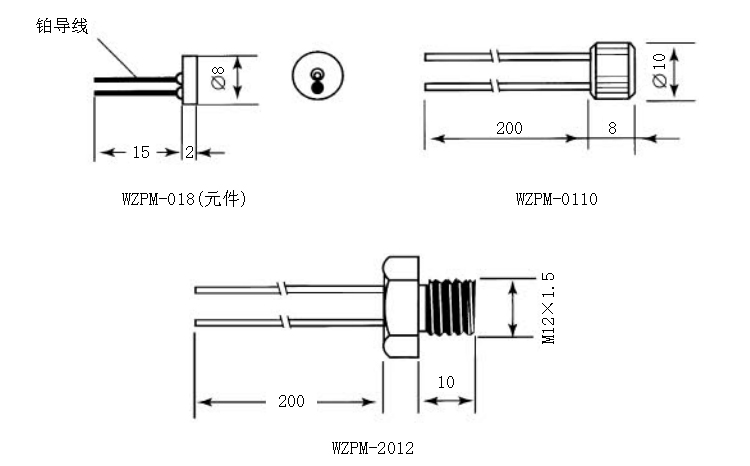

★端面鉑電阻元件

型號	分度號	測溫范圍℃	精度等級	套管材料	熱響應時間τ0.5S
WZPM-018	Pt100	-200～500	B級	陶瓷	≤0.5
WZPM-0110		-50～150	B級	1Cr18Ni9Ti 不銹鋼	≤5
WZPM-2012		-50～150	B級	1Cr18Ni9Ti 不銹鋼	≤10
